آموزش راه اندازی رونین اس یکی از دغدغه‌های اساسی کاربران بعد از خرید این لرزشگیر است. رونین اس Ronin-S یکی از لرزشگیرهای دوربین برند دی جی آی DJI است که پایداری سه محوره دارد. یکی از لرزشگیرهای به صرفه اما توانمند به شمار می‌آید که قادر است نیاز افراد با بودجه محدود را برطرف کند. در این متن قصد داریم نحوه راه‌اندازی لرزشگیر انواع دوربین حرفه‌ای با نام Ronin-S را با شما در میان بگذاریم. با فرانگاه همراه باشید تا قدم به قدم کار با این لرزشگیر را به شما آموزش دهیم.

آموزش راه اندازی رونین اس

شاید در ابتدای کار شما زمان بیش‌تری، حتی تا نیم ساعت برای راه اندازی رونین اس نیاز داشته باشید، اما وقتی تمرین کنید و تجربه کسب کنید، نهایتا 5 دقیقه زمان شما را خواهد گرفت. سعی می‌کنیم با این آموزش گام به گام به همراه عکس راهنمایی برای آنباکس کردن این محصول کاربردی باشیم. اگر بار اول باشد که این محصول را آنباکس می‌کنید، یا با همچین تجهیزی سر و کار پیدا می‌کنید، در نگاه اول کمی گیج‌کننده به نظر می‌رسد. قطعات مختلف که به خاطر فورم طراحی و برای حمل و نقل راحت از هم جدا هستند، باید به هم متصل شوند. ☑️Tripod extender (سه پایه) ☑️گریپ Grip (دسته) که باتری را درون خود دارد. ☑️قطعه اصلی گیمبال main gimbal unit ☑️Camera mounting plate (محل اتصال دوربین) ☑️ساپورت لنز و پیچ ☑️Riser plate اما اجازه بدهید قبل از ادامه آموزش و نحوۀ اسمبل کردن و راه‌اندازی Ronin-S نگاهی خلاصه به مشخصات اساسی این لرزشگیر داشته باشیم.

لرزشگیر دوربین DJI Ronin-S در یک نگاه

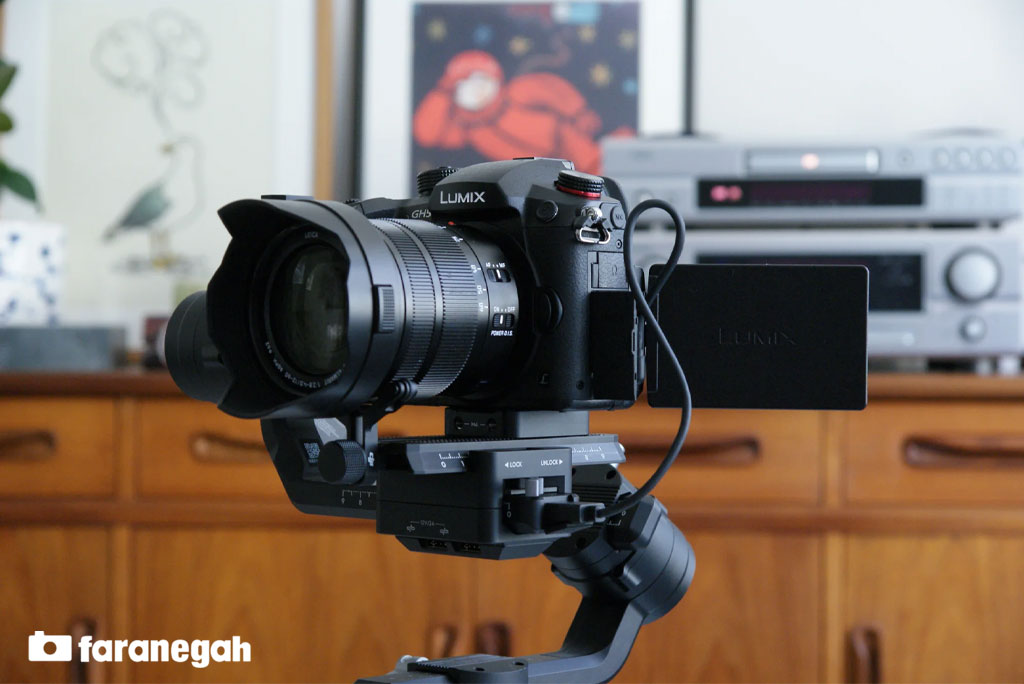

همانطور که گفته شد DJI Ronin-S یک گیمبال سه محوره است. این مدل که سومین نسل از Handheld دی جی آی می‌باشد، قادر است تجهیزات تا 3.6 کیلوگرم را تحمل کند. به این ترتیب استفاده از دوربین DSLR، Mirrorless و حتی سینمایی‌های سبک نظیر Sony FX3 Full Frame با این لرزشگیر سازگار است. پیگرد سوژه، فوکوس و حرکاتی مثل چرخش دوربین به صورت 360 درجه با وجود فناوری‌های روز در دل این گیمبال کاری آسان و دقیق است. باتری هم 12 ساعت به ما کار می‌دهد! فراموش نکنید حتما باتری را بعد از فول شارژ شدن از جریان برق قطع کنید. همچنین اگر در حین کار هستید، اجازه بدهید هندل برای مدت 10 دقیقه خاموش بماند و بعد سراغ شارژ مجدد بروید. [relatedproduct post="936"]

اسمبل کردن DJI Ronin-S | سرهم کردن لرزشگیر رونین اس

در راه‌ اندازی رونین اس اولین چیزی که باید دست بگیریم، احتمالا base mount سه پایه باشد. به این ترتیب می‌توانیم گیمبال را روی یک سطح صاف قرار دهیم تا دیگر مراحل سرهم‌بندی را طی کنیم. به راحتی این سه پایه به دسته یا همان گریپ مانت می‌شود، کافی است دسته را به سرپیچ سه پایه برسانیم و پیچ دهیم. باتری هم درست در همان گریپ جا دارد و به نوعی powerhouse گیمبال است. دو دکمه پاور داریم. یکی باتری را روشن می‌کند، نزدیک به چراغ‌های نشانگر شارژ باقی‌ مانده دستگاه، و دیگری استارت به کار است و روی بدنه اصلی گیمبال قرار دارد که با نماد پاوِر همیشگی قابل تشخیص می‌باشد. بدنه اصلی هم به راحتی روی گریپ (دسته) به صورت کشویی مانت می‌شود. بعد با زبانه مربوطه اتصال را قفل کنید. گیمبال از طریق درگاه USB Type C شارژ می‌شود. شارژ کردن فقط زمانی که بدنه اصلی به گریپ مانت است، انجام می‌پذیرد. اطمینان حاصل کنید که Ronin-S خود را حین شارژ کردن خاموش کرده باشید. پیشنهاد این است که یک روز قبل از فیلمبرداری گیمبال خود را شارژ کرده باشید.

✅بدنه اصلی Ronin-S | آموزش راه اندازی رونین اس

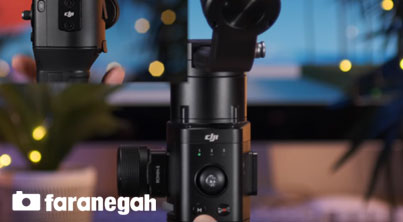

اطمینان حاصل کنید که موتور عقب back motor درست در همان طرفی باشد که جوی استیک قرار دارد.

موتور پشتی و جوی استیک DJI Ronin-S در یک طرف قرار دارند.

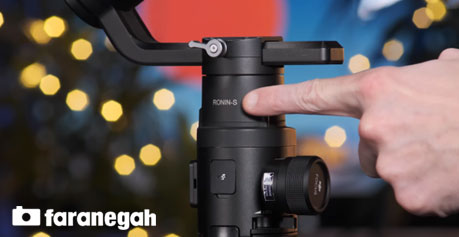

در بخش جلو باید نام مدل RONIN-S، درگاه USB-C و تریگر گیمبال را باید ببینیم.

بخش جلویی گیمبال DJI RONIN-S

✅اتصال دوربین به لرزشگیر DJI RONIN-S | آموزش راه اندازی رونین اس

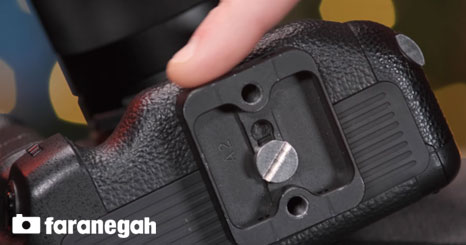

ابتدا باید قطعه riser plate را به سرپیچ دوربین متصل کنیم. این کار با پیچ دو سو صورت می‌گیرد. جلوی riser باید در راستای جلوی دوربین باشد.

اتصال دوربین به گیمبال RONIN-S با riser plate

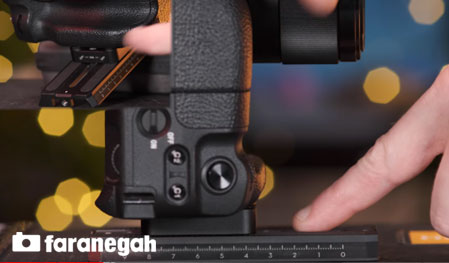

سپس mounting plate را به وسیله دو پیچ دو سو هم سایز پیچ قبلی به riser متصل می‌کنیم. توجه کنید همانطور که در تصویر بعد مشاهده می‌کنید معمولا بهتر است که دوربین جهت توزیع بهتر وزن، رو به عقبِ plate (رو به عدد 9) مانت شود.

اتصال mounting plate به دوربین

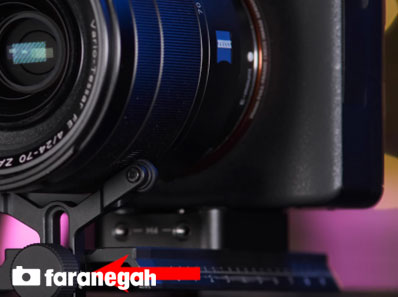

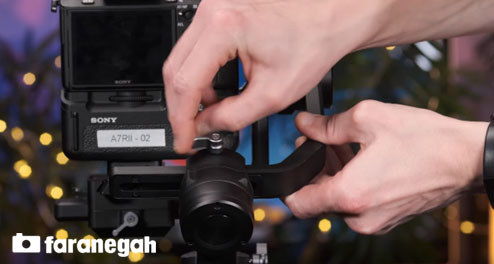

در نهایت می‌توانید مطابق تصویر ساپورت لنز را برای افزایش امنیت در استفاده از لنزهای سنگین، متصل کنید.

ساپورت لنز DJI RONIN-S برای افزایش امنیت

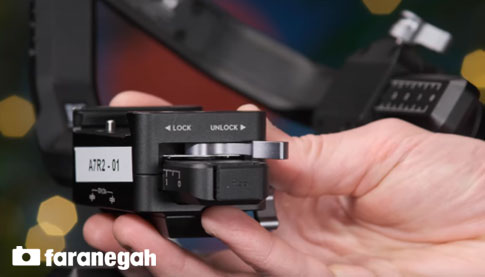

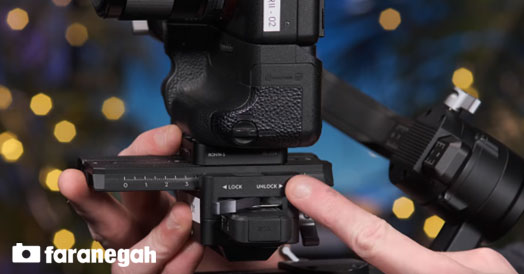

مرحله بعدی مانت کردن دوربین به بدنه اصلی گیمبال است. به این ترتیب بعد از طی کردن مراحل قبل آماده هستیم تا با آنلاک کردن UNLOCK زبانه که در تصویر بعد مشاهده می‌کنید دوربین با صفحاتی که به آن متصل کردیم را روی بدنه اصلی گیمبال سوار کنیم. صدای کلیک را که شنیدیم، زبانه را روی LOCK قرار می‌دهیم.

باز کردن قفل DJI RONIN-S

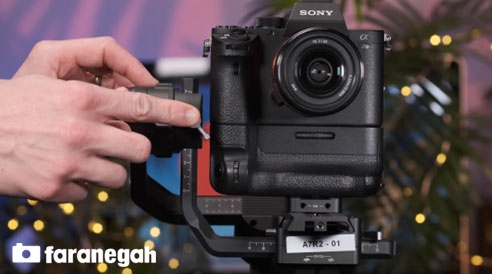

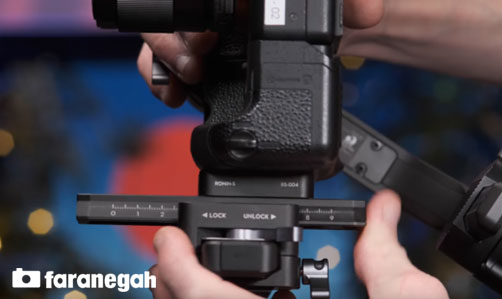

به حفظ فاصله لازم بین دوربین با بخش کناری DJI RONIN-S  توجه کنید.

تنظیم فاصله دوربین با گیمبال RONIN-S با زبانه مربوطه

دوربین به همراه پلیت را در میانه گیمبال RONIN-S تنظیم کنید.

بعد از اطمینان یافتن از طی کردن این مراحل و رعایت نکاتی که ذکر شد، تقریبا کار ما با اسمبل کردن تمام است. گیمبال هنوز غیرفعال است. بعد از این مراحل باید سراغ بالانس کردن محورها برویم. همانطور که گفته شد DJI RONIN-S سیستم پایداری سه محوره دارد.

✅بالانس کردن محورهای گیمبال DJI RONIN-S | آموزش راه اندازی رونین اس

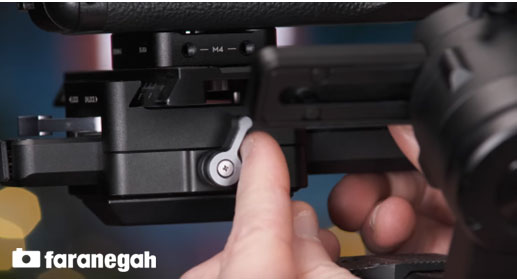

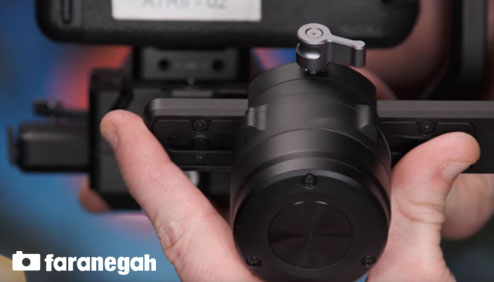

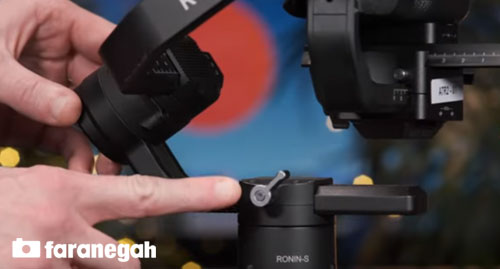

ابتدا سراغ بالانس کردن محور Roll می‌رویم. به همین منظور زبانه مربوطه را آنلاک می‌کنیم. سپس سراغ base plate می‌رویم. برای درک بهتر تصاویر را مشاهده کنید.

آنلاک کردن زبانه مربوطه برای بالانس کردن محور Roll

محور Roll را بالانس کنید.

تنظیم base plate

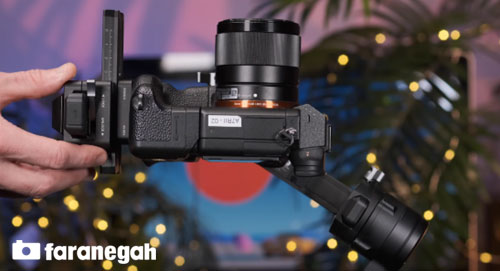

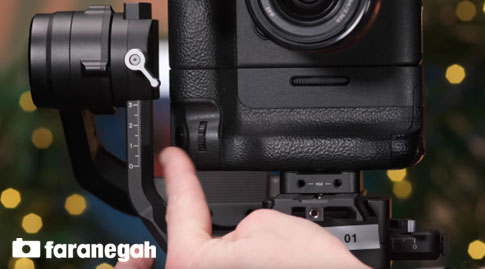

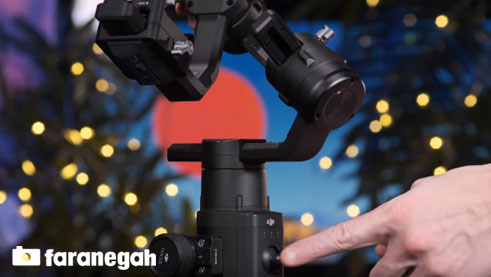

در نهایت سراغ محور عمودی برای بالانس کردن Tilt می‌رویم. زبانه‌ای که در تصویر بعدی مشاهده می‌کنید برای همین کار طراحی شده است. جهت گرفتن تست از وضعیت به ادامه متن دقت کنید.

بالانس کردن tilt محور عمودی DJI RONIN-S

بالانس کردن tilt محور عمودی DJI RONIN-S

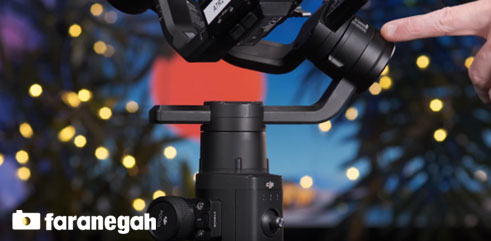

همانطور که تصویر مشاهده می‌کنید، زمان به بالانس رساندن این محور، در صورتی که دستی کاربر رها شود، دوربین نباید رو به جلو یا عقب ول شود، بلکه باید در همان حال و لنز رو به آسمان باقی بماند. فقط در این صورت محور را قفل می‌کنیم. بعد از اتمام مراحل ممکن است کاربر خصوصا کاربران حرفه‌ای نیاز به بالانس مجدد دو محور قبلی را احساس کنند. علت این امر هم طبیعی است، چرا که محورها به نحوی برای حفظ بالانس کلی با هم در ارتباط هستند. در نهایت سراغ محور پَن Pan می‌رویم.

بالانس کردن محور pan در DJI RONIN-S

گام اول بالانس کردن محور pan در DJI RONIN-S

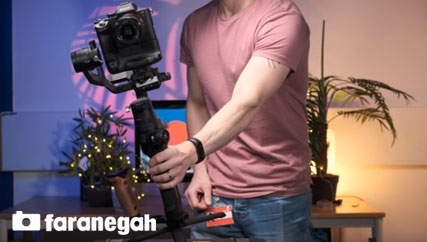

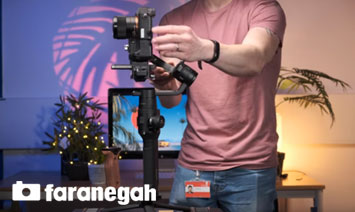

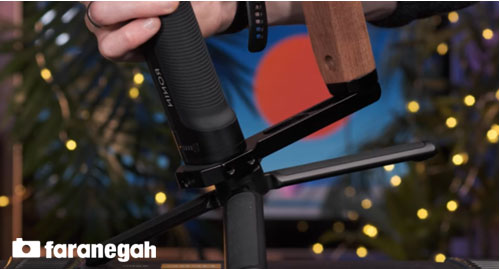

سه پایه را طوری تنظیم می‌کنیم که یکی از پایه‌ها با زاویه‌ای در حدود 45 تا 60 درجه از زمین بلند شود. این کار برای تست بالانس صورت می‌گیرد. در این حالت دوربین روی گیبمال باید بدون حرکت و در تعادل بماند و در غیر این صورت باید سراغ تنظیم کردن برویم تا نهایتا این تعادل را مشاهده کنیم. کار تنظیم را با همان زبانه که در تصویر قبل دیدید، انجام دهید. یک بار دیگر تمام تنظیمات را بررسی دوباره کنید. باید همانطور که در تصاویر می‌بینیم در راستای هر محور دوربین روی گیمبال بدون حرکت بماند. در صورت تایید، تبریک می‌گوییم، لرزشگیر RONIN-S شما بالانس و آماده روشن شدن است. ✔️تنطیم محور base plate ✔️محور vertical یا titl ✔️تنظیم محور roll ✔️محور pan [relatedproduct post="2534"]

تنظیمات جهت شروع کار با DJI RONIN-S

پس از طی مراحل قبل و دقت به تمام نکات، لرزشگیر دوربین حرفه‌ای DJI RONIN-S را روشن می‌کنیم. دکمه پاور باتری و سپس پاور اصلی را فشار می‌دهیم. این گیمبال هوشمند بعد از شروع خود به خود در حالت تغییر وضعیت می‌دهد. بلوتوث گوشی هوشمند (اندرویدی یا iOS) خود را روشن کنید. اپلیکیشن RONIN app را اجرا کنید. یک اکانت بسازید یا وارد اکانت قبلی خود شوید. دستگاه را در اپلیکیشن روی RONIN-S تنظیم کنید. اگر بار اول است که گیمبال وصل می‌شوید نیاز به یک رمز عبور خواهد بود که به صورت دیفالت 12345678 می‌باشد. روی کانکت تاچ کنید. سراغ motor parameters‌ بروید و به صورت خودکار محورها را tune کنید. برای این کار می‌توانیم با فشردن و نگاه داشتن دکمه M برای مدت 4 ثانیه این کالیبراسیون خودکار را اِعمال کنید. نگران لرزش گیمبال در این حالت نباشید و کاملا طبیعی است، فقط فراموش نکنید هرگز به گیمبال در حالت کالیبراسیون خودکار دست نزنید.

اِعمال کالیبراسیون خودکار DJI RONIN-S

بعد از این مرحله است که ما قادر خواهیم بود تنظیمات شخصی‌سازی شدۀ خودمان را اِعمال کنیم. در همان تَب motor parameters، بخش advanced را انتخاب می‌کنیم. در این بخش 4 پارامتر stiffness، Strength، filter و Control در اختیار کاربر قرار دارد.

تنظیمات stiffness، Strength، filter و Control

مورد اول یعنی Stiffness همان کارکردی را دارد که در تَب Basic دیدیم. یعنی می‌توانیم به صورت دستی محورهای مختلف را از نظر استحکام تغییر دهیم که معمولا پیشنهاد نمی‌شود، مگر در موارد خاص! قدرت strength مسئول تنظیم Attitude Error می‌باشد که در واقع واکنش گیمبال به تغییر جهت دوربین است. این موضوع را وقتی گیمبال روی سطح صاف ثابت است تست کنید. از جوی استیک برای pan و tilt کردن استفاده کنید. اگر عدد Attitude Error‌ بالا بود (مثلا مثبت منفی 2 و بزرگتر) باید strength آن محور را افزایش دهید. البته تا جای ممکن فقط زمانی که عدد بیش از حد بالا رفت این کار را انجام دهید. به طور کل این تنظیمات به صورت تجربی برای رسیدن به بیش‌ترین پایداری ممکن قابل تشخیص است؛ تغییر اشتباه منجر به کاهش عمکلرد DJI RONIN-S خواهد شد. مثلا افزایش stiffness و Strength بیش از حد منجر به ایجاد لرزش در بدنه دوربین خواهد شد.

تست strength در DJI RONIN-S

در تَب Filter هم می‌توانیم با افزایش آن لرزش‌ها را فیلتر کنیم که دی جی آی معمولا این کار را پیشنهاد نمی‌دهد. به همین ترتیب بهتر است که تَب Control را هم بدون تغییر در حالت دیفالت بگذاریم.

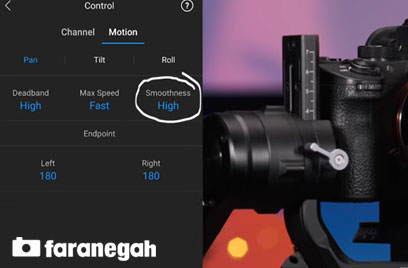

قابلیت کاربردی Smoothness برای تغییر حالت نرم و روان یا خشک و سریع

در هر بخش می‌توانید با فشردن علامت سوال از عملکردهای آن بخش DJI RONIN-S مطلع شوید.

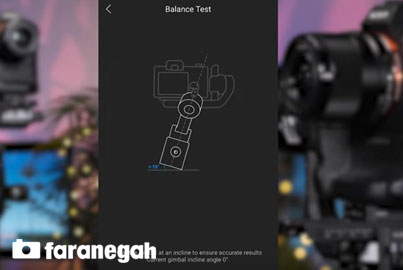

صفحه تست بالانس در اپلیکیشن RONIN-S DJI

در این صفحه می‌توانید تمام محورهای پایداری DJI RONIN-S را از نظر بالانس بیازمایید. بهتر است بعد از auto tune سراغ این صفحه بروید و مطابق دستورالعمل گیمبال را در زاویه 15 درجه نگاه دارید تا تست به صورت خودکار انجام شود. پایداری محورها را در سه درجه عالی، خوب و ضعیف دسته‌بندی می‌کند. شما می‌توانید با دستورالعملی که در ابتدای متن آوردیم، اقدام به بالانس کردن محوری کنید که گزارش آن رضایت بخش نیست. فراموش نکنید دستگاه را خاموش کنید و بعد سراغ بالانس کردن بروید.

تست بالانس محورها در DJI RONIN-S از طریق اپلیکیشن

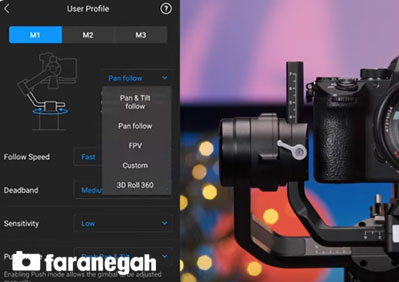

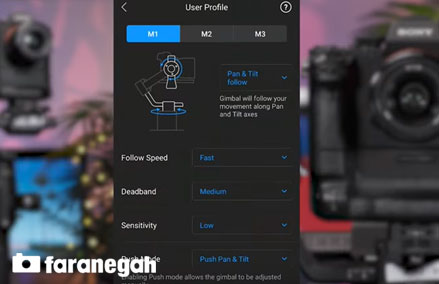

صفحه User Profile در اپلیکیشن RONIN-S DJI

در این صفحه می‌توان از بین سه ست آپ M1, M2, M3 گزینه مورد نظرتان را انتخاب کنید. این کار بر اساس انواع سناریوها و محیط‌ها به کارتان خواهد آمد، کار را آسان‌تر می‌کند و همچنین سرعت و دقت کار را افزایش می‌دهد.

صفحه کاربردی User Profile برای کنترل بهتر DJI RONIN-S

☑️Follow Speed سرعت حرکت محور را در ارتباط با حرکت گریپ تنظیم می‌کند. ☑️Deadband مقدار توانی را تعیین می‌کند که برای حرکت دادن گیمبال باید اعمال کنیم. هرچه Deadband افزایش یابد، کاربر باید برای حرکت دادن گیمبال توان بیش‌تری بگذارد. ☑️Sensitivity حساسیت حرکت گیمبال به حرکت دست کاربر است که با پارامتر سرعت سر و کار دارد. ☑️Push Mode به کاربر اجازه می‌دهد با وجود روشن بودن موتور گیمبال، آن را به صورت دستی روی یک حالت مدنظرمان تنظیم کنیم. برای محور roll امکانپذیر نیست.

امکانات متعدد کنترل در DJI RONIN-3

• Pan and tilt follow حرکت همزمان دو محور
• Pan follow حرکت در راستای پَن را دنبال می‌کند (با وجود حرکت دست شما صورت دوربین ثابت رو به جلو ثابت می‌ماند)
• چرخش دورانی 360 درجه با DJI RONIN-S (می‌توان با فشردن سه بار دکمه M روی دسته گیمبال این قابلیت را فعال یا غیرفعال کرد که در برخی سناریوها بسیار کارآمد است).

به این ترتیب ما با روش نصب دوربین روی رونین اس آشنا شدیم. همانطور که مشخص است این گیمبال با وجود عدم برخورداری از صفحه نمایش، قابلیت‌های خود را با کمترین تعداد دکمه به رخ ما می‌کشد. شما چه تجربه‌ای هنگام کار با گیمبال را دارید؟ برای ما از چالش‌ها و سوالات خود بنویسید و این مطلب آموزشی فرانگاه را با دوستانتان به اشتراک بگذارید.

۵ نکته مهم در آموزش کار با رونین

تراز کردن صحیح دوربین قبل از روشن کردن گیمبال

اولین اصل در آموزش کار با رونین، بالانس کامل دوربین پیش از روشن کردن گیمبال DJI Ronin-S است. وقتی مرکز ثقل دوربین دقیق تنظیم شود، موتورهای گیمبال فشار کمتری تحمل می‌کنند و حرکات نرم‌تر و دقیق‌تری خواهید داشت.

استفاده از ساپورت لنز برای دوربین‌های سنگین

در حین آموزش رونین همیشه توصیه می‌شود هنگام نصب دوربین‌های سنگین، از ساپورت لنز استفاده کنید. این کار باعث کاهش فشار روی محورهای گیمبال می‌شود و عملکرد لرزشگیر را بهبود می‌بخشد، مخصوصاً زمانی که از لنزهای بزرگ یا سنگین استفاده می‌کنید.

بررسی آزاد بودن محورها پیش از راه‌اندازی

در فرایند راه اندازی رونین RS4، قبل از روشن کردن دستگاه مطمئن شوید که تمام قفل‌های محورها باز هستند و بازوها بدون گیرکردن حرکت می‌کنند. این کار از وارد شدن فشار ناگهانی به موتورهای گیمبال جلوگیری کرده و عمر مفید آن را افزایش می‌دهد.

استفاده از پیچ‌های محکم و ایمن برای اتصال دوربین

در آموزش کار با رونین RS3 تأکید می‌شود که همیشه از پیچ‌های اتصال محکم و استاندارد استفاده کنید تا دوربین در حین حرکت از روی پلیت جدا نشود.

اتصال رونین به اپلیکیشن DJI Ronin

یکی از مراحل مهم در آموزش کار با رونین، اتصال گیمبال به اپلیکیشن DJI Ronin است. این اپلیکیشن به شما امکان می‌دهد تمام قابلیت‌های لرزشگیر دوربین dji را کنترل کنید، حالت‌های حرکتی را تغییر دهید و عملکرد دستگاه را بهینه سازید.

نصب اپلیکیشن DJI Ronin روی موبایل

برای شروع آموزش رونین کافی است اپلیکیشن DJI Ronin را از فروشگاه‌های رسمی مانند Google Play یا App Store دانلود و نصب کنید. این اپلیکیشن رایگان بوده و به شما اجازه می‌دهد تنظیمات کامل گیمبال را از طریق موبایل مدیریت کنید و تجربه بهتری در استفاده از لرزشگیر dji داشته باشید.

روشن کردن گیمبال و فعال‌سازی بلوتوث

در ادامه مراحل آموزش کار با رونین RS3 و سایر مدل‌ها، پس از نصب برنامه باید گیمبال را روشن کرده و بلوتوث گوشی خود را فعال کنید. این کار باعث می‌شود دستگاه در لیست تجهیزات قابل اتصال ظاهر شود و فرایند جفت‌سازی سریع‌تر انجام گیرد.

جفت‌سازی (Pairing) گیمبال با گوشی

در بخش اتصال دستگاه در اپلیکیشن DJI Ronin، گیمبال خود را انتخاب کرده و گزینه Pair را بزنید تا جفت‌سازی آغاز شود. در این مرحله که بخشی از آموزش رونین RS4 محسوب می‌شود، باید با تأیید اتصال از طریق گیمبال یا وارد کردن کد، ارتباط بین گوشی و گیمبال برقرار گردد.

انجام Auto Tune برای تنظیم خودکار موتورهای گیمبال

آخرین مرحله در فرایند آموزش رونین، استفاده از قابلیت Auto Tune است. با اجرای این گزینه، گیمبال به‌طور خودکار قدرت موتورهای هر محور را بر اساس وزن دوربین تنظیم می‌کند تا حرکات نرم، دقیق و بدون لرزش برای ضبط ویدیوهای حرفه‌ای داشته باشید.

پیشنهاد می‌کنیم این مقاله را بخوانید

[relatedpost post="3842"]

سوالات متداول

آیا بالانس کردن گیمبال رونین اس برای هر لنز لازم است؟

بله در آموزش کار با رونین توصیه می‌شود هر بار که لنز یا دوربین خود را تغییر می‌دهید، محورهای گیمبال را دوباره بالانس کنید تا عملکرد موتور و کیفیت تصویر بهینه شود. این موضوع شامل دوربین اسمو پاکت هم می‌شود.

چگونه می‌توان گیمبال را در فضای کوچک یا محدود به راحتی جابه‌جا کرد؟

در راه اندازی رونین RS4، پیش از حمل گیمبال بهتر است محورها را قفل کرده و بازوها را در موقعیت جمع شده قرار دهید. در این شرایط استفاده از دوربین اکشن کمرا توصیه می‌شود.

آیا باید هر بار پس از روشن کردن گیمبال تنظیمات موتور را Auto Tune کرد؟

در آموزش رونین RS4 توصیه می‌شود پس از نصب دوربین یا تغییر وزن آن، Auto Tune را اجرا کنید تا گیمبال به ‌صورت خودکار قدرت موتورهای هر محور را تنظیم کرده و تعادل کامل حفظ شود.
